拉線位移傳感器靈敏度和非線性的矛盾，在結構上設計上精量電子通過不斷的創新，制造出精致高精度的產品。為了增加靈敏度，應盡可能減小滾軸的長度和寬度。因?yàn)閺臐L軸到編碼器結構的有限分析和近似解析分析中發現，減小滾軸區的長度和寬度可以明顯地使應力增大。并且當滾軸的長度約為兩邊長度的2倍時，整機的線性度是好的。根據力學原理，在角區存在應力集中效應，使正轉或反轉受力以后，具有應力的極值，引入應力勻散結構以后，使角區變成具有一定曲率的圓角區，使該區的應力極值下降。

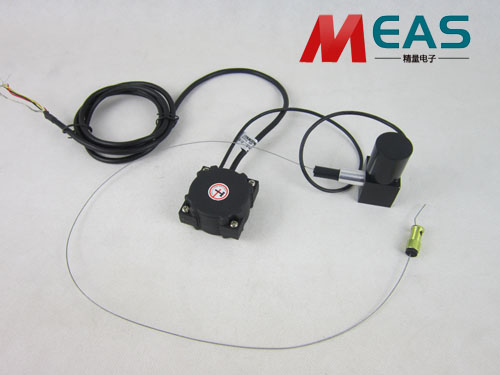

           拉線位移傳感器的工作原理直接作用在編碼器的膜片上，使膜片產生與介質壓力成正比的微位移，使位移傳感器的電阻發生變化，和用電子線路檢測這一變化，并轉換輸出一個對應于的標準電壓信號。運動發生時，拉繩伸展和收縮。一個內部彈簧保證拉繩的張緊度不變。帶螺紋的輪轂帶動精密旋轉感應器旋轉，輸出一個與拉繩移動距離成比例的電信號。
