一、技術特點：

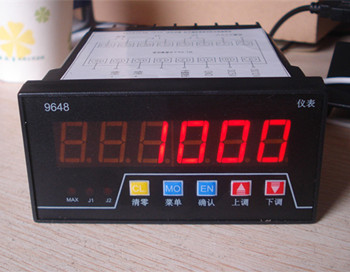

1、  ZB9648顯示儀是一個六位顯示的位置、控制、顯示模塊。可廣范應用于工業控制領域。
2、  國際通用的96×48×115mm標準機箱，六位0.56英寸數碼管顯示。
3、  輸入A和輸入B構成雙輸入端，可識別相位為90度的脈沖編碼器信號。
4、  可輸入單路開關信號（脈沖）用于計數（單向）或測速。
5、  設有外部清零端子，可由外部開關控制清零。
6、  設定兩個控制值，兩路繼電器輸出，可用于控制或報警。
7、  可選3種繼電器輸出方式。
8、  可設定自動延時復位時間，實現自動延時復位功能。
9、  峰值顯示功能。
10、 參數設定密碼保護功能。
11、 當前計數值、設定值掉電不丟失。
12、 可設定倍率，確定輸入脈沖與顯示值之間的比例關系。
13、 外接傳感器：角、線位移光柵傳感器，給傳感器提供5V(100mA)、12V(100mA)供電。其它電壓可定制。
14、  接近開關或霍爾開關，可對其脈沖進行計數或測速，只接于A相端子。
15、  計數倍率：?jiǎn)伪额l、雙倍頻、四倍頻可選
16、  線性修正功能：可設定9個插值基點，從而實現線性差補功能。 17、    具有485通訊功能。通訊波特率為19200bps，0.5秒主動發送一次顯示值（功能定制）。

二、 技術參數：
1、  供電電壓：AC220V 50Hz
2、  輸入阻抗：5K
3、  脈沖頻率：≤500K
4、  倍率范圍：0.000~999.999
5、  顯示范圍：-199999~999999
6、  脈沖電平：低電平：-50V~0.5V  高電平：3.5~50V
7、  脈沖寬度：最小2us
8、  觸點容量：AC220V 3A  DC24V 3A
9、  安裝方式：卡入式
10、 開孔尺寸：92×43. 5mm
11、 環境溫度：-10℃~50℃
