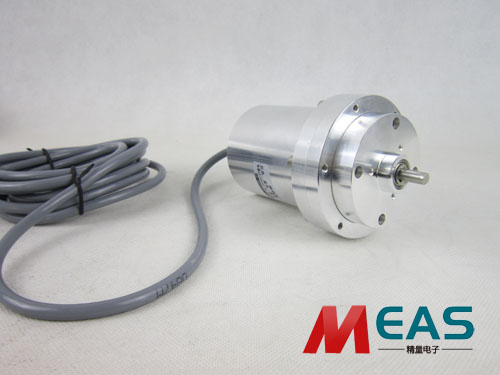

脈沖信號拉繩位移傳感器拉動時，有相應的脈沖輸出，其旋轉方向的判別和脈沖輸出數量的增減需要借助外部的判向電路和計數器來實現，比如二次儀表、PLC，單片機等等；其位移起點可任意設定，并可實現多圈的無限制累加和測量（取決于大行程），還可以把每轉發出的一個脈沖的Z信號，作為參考機械零位；拉線繩在每拉動一圈時，會輸出固定的脈沖，對于光電編碼器輸出脈沖和編碼器光柵的刻線數相同，需要提高分辨率時，可利用A、B兩路信號進行倍頻或者更換高分辨率編碼器.
脈沖信號拉繩位移傳感器接線按輸出線的顏色作為分類，加屏蔽線共為就跟線，其中屏蔽線代號為G；白色線是Vcc就是指輸入的直流電壓的正極；而黑色線是0v是指輸入直流電壓的負極，其次為紅：A 綠：B 黃：Z 粉：A- 藍：B- 橙:Z- 其中A+A-B+B-Z+Z-為輸出的信號線，增量編碼器給出兩相方波，它們的相位差90°，一般為兩個通道，其中一個通道給其一個與轉速的信號，進行順序?qū)Ρ龋瑏淼玫叫D(zhuǎn)方向的信息。特殊信號稱為Z或零通道，該通道給出編碼器軸的絕對零位，此信號是一個方波與A通道方波的中心線重合。
|
